凹板印刷表面瑕疵视觉检测系统

 二维码 9



   随着食品、烟草、医药、日化等行业的飞速发展。消费者在关注商品的品质、价格等因素的同时,对于商品的外包装也越来越重视。外包装的设计和印刷质量直接影响着消费者的购买决定,这也就要求印刷行业严把质量关,生产出合格的印刷包装产品。目前大多数印刷包装厂对印刷质量的控制还是通过人工目测,这种方式难以保证产品的质量,影响产品品质和公司的市场竞争力。

  此套系统主要由TELEDYNE e2v + SILICONSOFTWARE产品组成。可以广泛的应用在印刷机、检品机、分切机、复卷机、复合机等机型上,可以对柔性薄膜、透明材料、复合材料、镀铝膜、铝膜、纸张等材质进行表面瑕疵的检测。

系统介绍:

主要由微视图像代理的TELEDYNE   e2v彩色8K线阵相机,SILICONSOFTWARE采集卡等产品组成,配合先进的深度学习算法,目前是行业内检测速度最快的系统。


主要应用:

主要应用于印刷机,复卷机,检品机上,可以对柔性薄膜,铝膜,纸张等材料表面瑕疵进行检测。典型应用场景是幅宽1.2米,运动速度最高达450米每分钟的印刷机,检测精度高达0.15毫米。


系统优势:

相对于行业内原有的双4K方案,还具有成本低,易调试,易维护等特点。已与北人等行业巨头达成深度合作,通过短短几年的努力,2017年在复卷机上的出货量已达行业第一!


1)检测高效,100%全幅面实时检测,确保所有材料都被检测。

2)检测精度高,标配300米每分钟检测精度可以达到0.15mm,检测缺陷比较精细,实时图像1:1显示不失真。

3)实用性高,在同一套结构下可以检测高反射镀铝膜和常规薄膜,无需增加多余器件和费用。

4)整体方案新颖,单8K高分辨率线扫描相机,集成度高,故障率小,同时检测精度高,处理效率快。

5)软件操作简便,开创国内首创的一键检测功能。只需操作一个按键即可自动建模,开始检测。

6)软件智能化高,和mes、erp等数据管理系统对接,生产数据共享,为生产和管理提供指导数据,从而更科学管理设备和人员。

7)设备适应性强,全球400套检测设备研发,生产和服务经验,多年品质提升,产品更符合客户需求。

该套系统在太阳能,纺织,PCBA表面检测亦有应用,如有兴趣,请咨询微视图像。

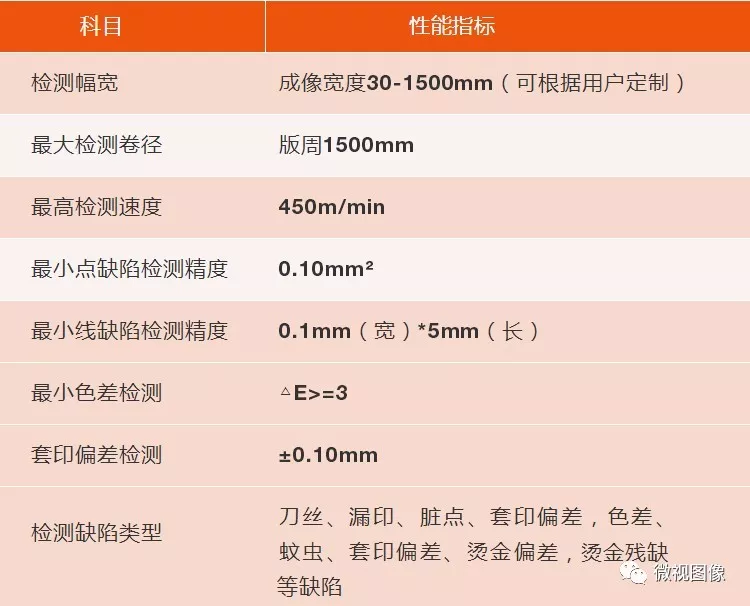

参数指标:



缺陷样图:




产品介绍:

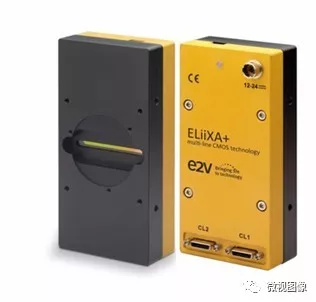

e2v   8K相机


Features

  • Cmos Sensor up to 4x 8192 Pixels, 5 x 5µm

  • Multi-Line structure and Multi-Definition (*) :

       8192 pixels, 5x5µm in 1, 2 up to 4 lines summation

       4096 pixels, 10x10µm in 1 or 2 lines summation

       2048 pixels, 20x20µm

  • Interface : CameraLink®

       BA0/BH0 versions : Base or Medium

        BA1/BH1 versions : Base, Medium, Full or Deca

  • Line Rate : Up to 100000 l/s

  • Data Rate : Up to 850 MB/s

  • Bit Depth : 8, 10 and 12bits

  • Flat Field Correction

  • Look up Table

  • Low Power Consumption : < 7,5W

  • Mounts : F, T2, M42

  • Full Exposure Control

  • “BHx” Models with HDR Mode (High Dynamic Range)



SILICONSOFTWARE采集卡FPGA图像处理功能:

VisualApplets® 图形FPGA实时应用程序编程

VisualApplets可实现更直观的编程,使实时图像处理应用程序更便于访问。使用VisualApplets编程FPGA,无需具备VHDL和Verilog 知识。通过整合多个图像处理模块,硬件编程的设计包含多张流程图。VisualApplets库可提供200多个模块,您甚至可以创建自己的模块和库。


1   采用流程图进行设计创作

2   对设计进行资源评估

3   设计参数化

4   视觉效果高级模拟和预览

5   对设计进行带宽估计

6   设计规则检查性能

7   微型显示器实时预览和配置

8   嵌入SDK项目


微视图像代理e2v、SILICONSOFTWARE全线产品,了解更多详情,请关注微视图像公众号,或拨打销售热线010-62950689。
