微视图像小壳体相机--千兆网/cameralink接口 - ROSA

 二维码 9

一、关于 ROSA:

ROSA 系列千兆网相机符合 GigE Vision 1.2 协议标准,同时也符合 GeniCam 1.1 标准。ROSA 系列千兆网相机外形小巧,接口简单,并且与多个厂商的 IO 接口兼容,方便用户使用。


ROSA-GE系列相机的帧率和分辨率一览表:



ROSA千兆网系列相机主要参数简表:

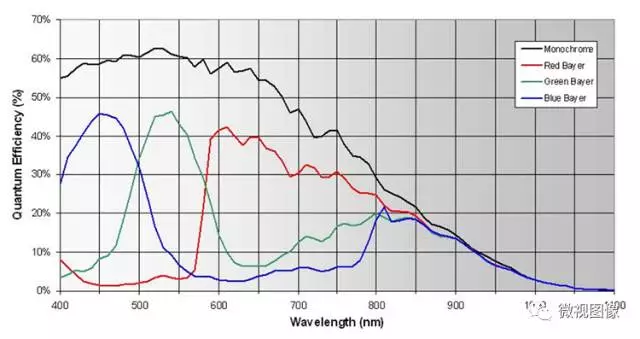

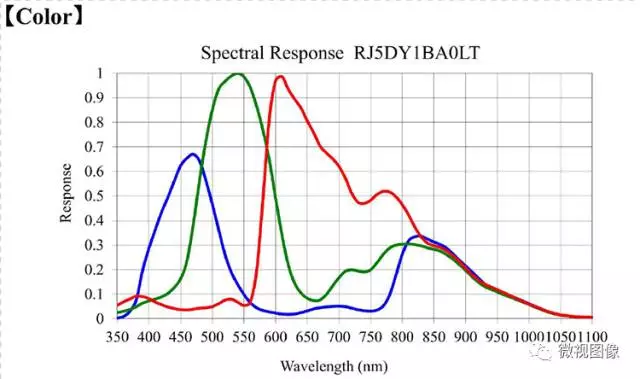

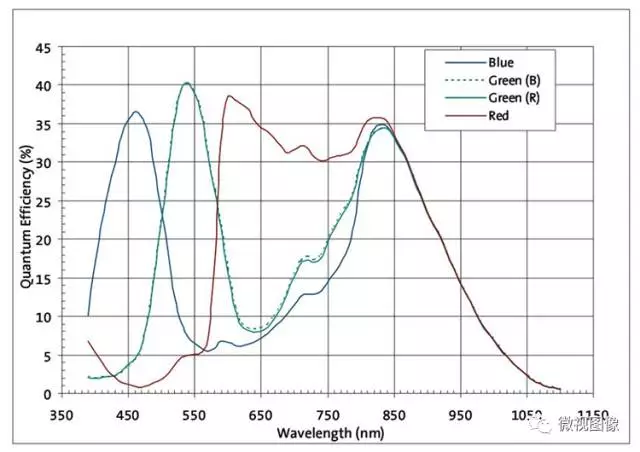

光谱曲线:


RS-A10K-GC7 光谱曲线


RS-A10K-GM7 光谱曲线



RS-A12K-GM8/GC8光谱曲线



RS-A12K-GM8/GC8光谱曲线


RS-A14K-GC8 光谱曲线


RS-A301-GM387、RS-A1302-GM80光谱曲线



RS-A361-GC60/100 光谱曲线


RS-A361-GM60/100 光谱曲线


 RS-A1000-GM30 光谱曲线


 RS-A1300-GM/GC60,RS-A363-GM/GC150 光谱响应曲线



RS-A1400-GM60光谱曲线


RS-A1500-GM60 NIR 光谱响应曲线


RS-A2300-GM/GC50/60 光谱曲线


RS-A5001-GC14 光谱曲线


RS-A5001-GM14 光谱曲线


RS-A370-GM200-SWIR光谱曲线



RS-A1003-GM50光谱曲线



RS-A1003-GC50光谱曲线


ROSA系列cameralink接口相机:


产品介绍

RS-A5241-CM/CC107&CM/CC155 为 5M 像素 CMOS 高速面阵相机,采用机器视觉领域的标准 Mini Full Camera Link 接口。其主要特点如下:

●全幅面 2560*2048 下最高帧率155fps

●Camera Link 时钟频率为 85MHz。最大传输距离为 5 米,通过串联 MVM-CL-Repeater中继盒,传输距离可加倍。

●采用感兴趣区域(ROI),帧率会相应提高。

●高动态范围,可达 100dB。

●低照度下,良好的感光灵敏度。

●黑白:RS-A5241-CM107/CM155, 彩色:RS-A5241-CC107/CC155。

●快门模式:全局快门。

●镜头接口:C 口。

●支持外部触发信号输入、闪光灯信号输出等。

●支持定制,包括幅面、帧率、逻辑功能、同步方式等。

主要应用在高速运动的场合。如高速工业检测,体育运动,过程控制,碰撞试验,膨胀试验等图像采集,可与后端的微视的 MV 高速存储软件搭配,完成高速相机采集图像的存储,实现慢速回放。


主要参数简表:





黑白相机光谱曲线:


彩色相机光谱曲线:


二、物理接口


在 ROSA 相机的后端有两个连接器,

其中千兆网接口的为:

  • RJ45 网口

  • 6针 IO 连接器

RJ45 网口,三速以太网 10M/100M/1000Mbps 传输接口,传输速率取决于网线和网卡的配置。ROSA 相机不支持 POE 功能,无法通过 RJ45 网口进行相机的供电。

6 针 IO 连接器,可以为相机供电,提供触发输入和触发输出。


相机物理接口示意图:

其中CL接口的为:

  • CL接口

  • 6针 IO 连接器

CL接口:采用标准的 Camera Link 协议接口。详情参阅 Camera Link 标准协议;

6针IO连接器同上定义。


三、ROSA 相机及配件的命名规则

ROSA 系列相机的命名规则:

ROSA 系列网线配件的命名规则:


ROSA 系列电源线配件的命名规则:
