车载终端液晶模组最终外观检测设备

深圳市纳研科技有限公司（Nanovision）是一家由归国留学生创立的、国家认定的高新技术企业，作为面向高端的机器视觉设备开发商和系统集成商，纳研科技具有定制特殊图像处理算法的技术优势，拥有多项具有自主知识产权的核心算法及中国专利。长期以来，纳研科技通过与日本、欧美等一些高科技公司一起研发新项目，建立了良好、稳固的合作关系。纳研科技以为客户提供最专业的技术解决方案和产品为己任，使客户以相对较小的投入获得最大经济效益，来体现纳研科技的自身价值。

车载触摸屏发展及概况

汽车的智能化，车载触摸显示屏和系统都是不能或缺的部分。车载触摸显示屏市场可以说全球都在争夺，欧美主攻系统，亚太地区则是车载触摸显示屏的博弈。而汽车领域用触屏显示屏在高温、高震动下长期使用，需通过高温、高湿、长时间的高标准测试，并且要处理好各种各样的高强度电磁干扰(EMI)。汽车组件厂商对触摸显示屏的要求包括支持多点触控、大尺寸、高可靠性、高耐用性等。

其中大尺寸化和多点触控主要是为了满足用户的体验感，车载触摸显示屏的环境测试标准要比其他行业所使用的电子产品严格得多，操作温度规格必须要在摄氏-40℃至85℃之间，触摸显示屏还需要解决防尘、耐震、防眩光、易识辨、亮度自动调节等问题，这对想进入车载触摸显示器厂商来说，严苛环境的考验将会是最大挑战。人工送检显示屏是否合格，这无疑加大了生产难度及人力成本，对触摸屏厂商来讲，又一难题摆在面前。

车载触摸屏行业痛点：

纳研科技作为一家面向高端的机器视觉开发商和系统集成商，为保障出触摸显示屏厂家生产无忧且达到高效产能，特研发了车载终端液晶模组最终外观检测设备以保障触摸屏厂商打好显示屏行业的攻坚战的同时亦能为客户解决以下痛点：

1、生产效率；工业自动化的快速发展，使生产效率大幅提升，从而对检测效率提出了更高的要求。人工检测效率是在一个固定区间，无法大幅提升，而在流水线重复且机械化的检测过程中，检察人员很容易出现疲劳而导致检测效率降低;而机器能够更快的检测产品，特别是在生产线检测高速运动的物体时，机器能够提高检测效率，速度甚至能够到达人工10-20倍；

2、精度：由于人员有物理条件的限制，即使是依靠放大镜或显微镜来检测产品，也会受到主观性方面的影响，精度无法得到保证，而且不同的检测人员的标准也会存在有差异；在精确性上机器有明显的优点，它的精度能够达到千分之一英寸。而且机器不受主观控制，只要参数设置没有差异，相同配置的多台机器均能保持相同精度；

   3、客观性：人工检测难免会出现疲劳，同时有一个致命缺陷，就是情绪带来的主观性，检测结果会随检察人员心情的好坏产生变化；而机器没有喜怒哀乐，它所带来的检测结果自然更加客观可靠。

   4、重复性：设备可以以相同的方法一次一次的完成检测工作而不会感到疲倦；与此相反，人工长期重复性检测肯定会产生疲劳，同时每次检测产品时都会有细微的不同，即使产品是完全相同。

   5、环境：通过图像摄取装置将目标转换成图像信号，传送给专用的图像处理系统，在测量工件过程中，无需与工件进行接触，因此能够适应恶劣危险生产环境，同时也不会对工件造成接触性损伤；而人工则需要与工件进行接触性检测，因为无法应对恶劣环境，且在检查过程中不可避免的会对工件造成接触性损伤；

   6、成本：机器视觉前期投入会比较多，但属于一次性投入，长期产出，由于机器视觉的发展越来越迅速，价格也会逐渐降低；而人工检测则需要长期投入，且人工管理成本会呈不断上升的趋势。由于机器比人工的检测效率高很多，因此长期来看，机器视觉成本会更低；

   7、信息集成：通过多工位检测方法，一次性完成待检产品的轮廓、尺寸、外观缺陷、产品高度等多技术参数的测量；而人工检测在面对不同的检测内容时，只能通过多工位合作协调完成，而不同员工检测标准不一，极容易出现误检的情况；

   8、数字化：设备在工作过程中产生测量数据，均可独立拷贝或以网络连接方式拷出，便于生产过程统计和分析。同时还可在检测后导出指定数据并生产报表，无需人工一一添加，这无疑大大优于人工检测的数据统计。

纳研科技之智能解决方案：

一个典型的工业机器视觉系统包括：传感器，光源，镜头，相机（包括CCD相机和CMOS相机），图像处理单元（图像采集卡），视觉处理软件，PC，控制单元等

纳研科技智能解决方案由多个16K像素高分辨率线阵相机、71M面阵相机、10M面阵相机，各种特殊工业光源及高配置的工控组成，结合纳研科技定制开发外观检测算法，对车载终端液晶模组的凹痕、裂缝、瑕疵等表面缺陷检出率达99%。

设备规格：

-   本设备主要针对车载屏液晶模组的整体产品外观进行检测

-   设备外观尺寸(mm)：W2300×L8200×H2500（可根据客户需求调整设计）

-   可检测产品屏幕尺寸范围：7inch-15.6inch

-   检测速度（Tact Time）：7.5s/pcs

-   图像精度：

　　　表面：23um/pix

          背面：38um/pix

          侧面：31.5um/pix

          连接器：5.6um/pix

- 可检测内容：

表面：划伤，POL气泡，打痕，边框不良，CG损伤，脏污等（含视窗区和丝印区）

背面：金属框划伤，脏污，嵌合不良，FPC插入不良，挡片位置不良，孔内异物等。

侧面：嵌合不良，脏污，金属框划伤等。

连接器：连接器内部异物，连接器破损等。

漏检率：0.1%以下

过检率：5%以下

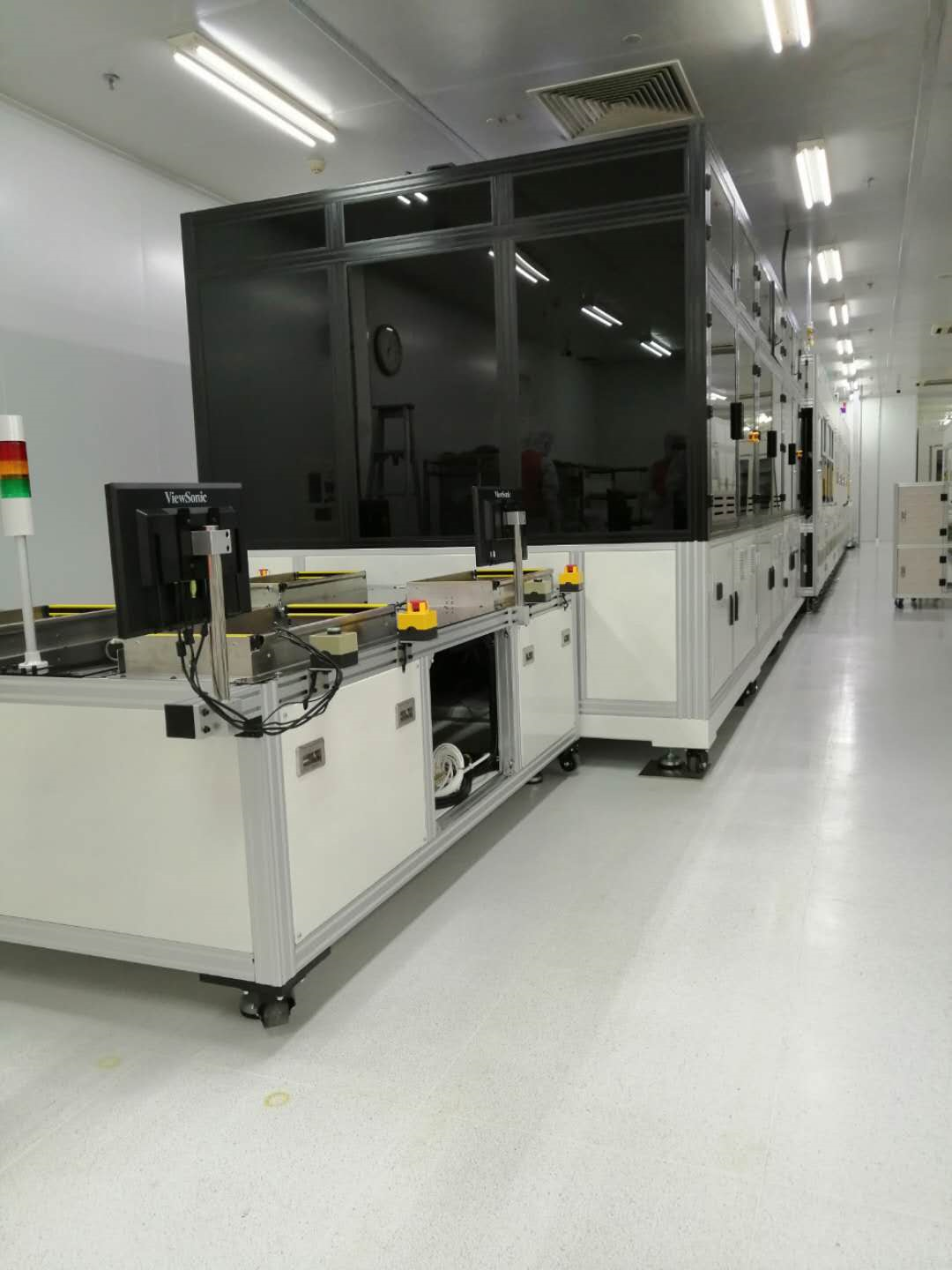

设备整体外观图：

随着新造车势力的兴起，并带动汽车车载显示越来越注重大屏幕的走势，车载显示屏出货或将是汽车行业的下一个爆发点。而由纳研科技带来的车载终端液晶模组最终外观检测设备将会成为触摸屏厂商提高产能和质量的重要保证。
