高感光系列--舞动黑夜，无惧弱光环境

1、关于高感光系列

        为适应矿井、隧道、交通卡口、医疗、显微成像、体育、科研等现场低照度环境需求，特别推出高感光系列相机，该系列相机在大幅面、高帧率下，具有高灵敏度、低噪声特性，使其在低照度环境下具有优异的表现。HK高感光系列相机采用的均是具有高性能的 sCMOS Sensor，包括200万sCMOS Sensor、500万 sCMOS Sensor和1200万 sCMOS Sensor。

摄像机外形小巧，接口简单、安全，软件功能完善，很适用于低照度环境。

高感光系列主要参数表：

2、光谱曲线

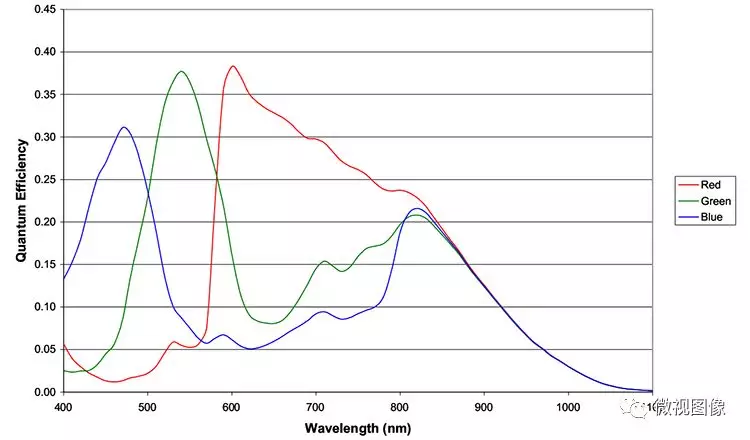

图2-1 HK-A5100-GC17（F）、HK-A5100-CC100（F）彩色光谱曲线图

图2-2 HK-A5100-GM17（F）、

HK-A5100-CM100（F）、

HK-5101-UM30、TS2521MC01黑白光谱曲线图

图2-3 HK-A12000-TM60黑白光谱曲线图

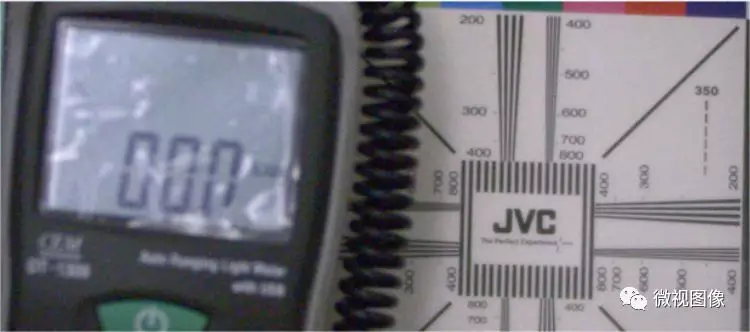

3、测试图片

（注：图中显示数字表示光照强度）

4、工作环境

        HK-A5100系列相机正常工作的环境温度应控制在 0℃ ～ +65℃。当温度超过50℃，应当加散热装置，比如用风扇改善通风。建议将相机安装在金属材质支架上，方便散热。

       相机标配12V、3A电源适配器工作温度：-10℃ ～ +40℃。

       相机正常工作的环境湿度应当控制在 20% ～ 80%。

5、相机接口

        HK-A5100-CM100（F）/CC100（F）相机背面板上有两类接口，分别是插针接口、Camera Link接口。

       HK-A5100-GM17（F）/GC17（F）相机背面板上有两类接口，分别是插针接口、千兆网接口。

       HK-A5101-UM30相机背面板上有两类接口，分别是插针接口、USB3.0接口。

       HK-A2100-TM200/TC200相机背面板上有两类接口，分别是插针接口、万兆网接口。

       HK-A12000-TM60相机背面板上有两类接口，分别是插针接口、万兆网接口。

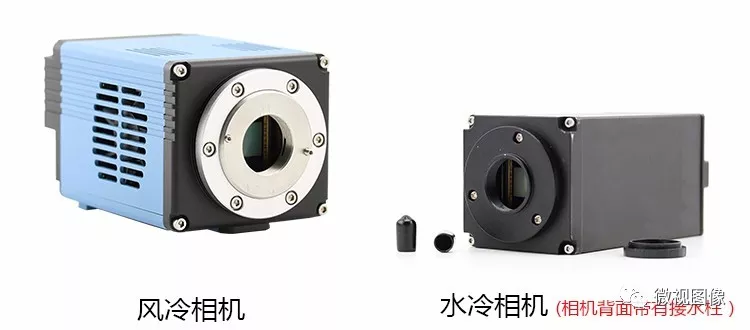

       TS2521CM01相机的后端有四个连接器，分别是可以为相机供电，并且提供触发输入和触发输出的4针IO连接器、Camera Link 接口（左侧竖直为BASE，底部水平为MID/FULL）、出水入水口和USB接口。

6、应用领域

       生物医学领域：高分辨率高速显微镜成像、细胞高速成像、生物运动分析、动物动作分析、人体步态分析等。
       汽车测试领域： 安全气囊分析、撞击试验、气缸喷流测试等。
       体育运动领域： 运动动作姿态分析、冲线瞬间拍摄、羽毛球/网球/田径运动/兵乓球动作姿态分析；高尔夫动作分析；体育运动辅助训练等。
       军事领域： 火药爆破分析、弹道分析、炸药爆炸、子弹出膛、运动分析、点火过程、飞行分析等。
       其他专业领域：跌落试验、振动分析、冲击分析、焊接、绕线、切削、压膜成型、印刷分析、瓶盖测试、烟草机械、运转动作分析或故障诊断等高速运动场合，并可与MV高速存储软件、高速图像处理分析软件配合，完成高速相机采集图像的存储和实时分析功能。
